THÔNG SỐ KỸ THUẬT

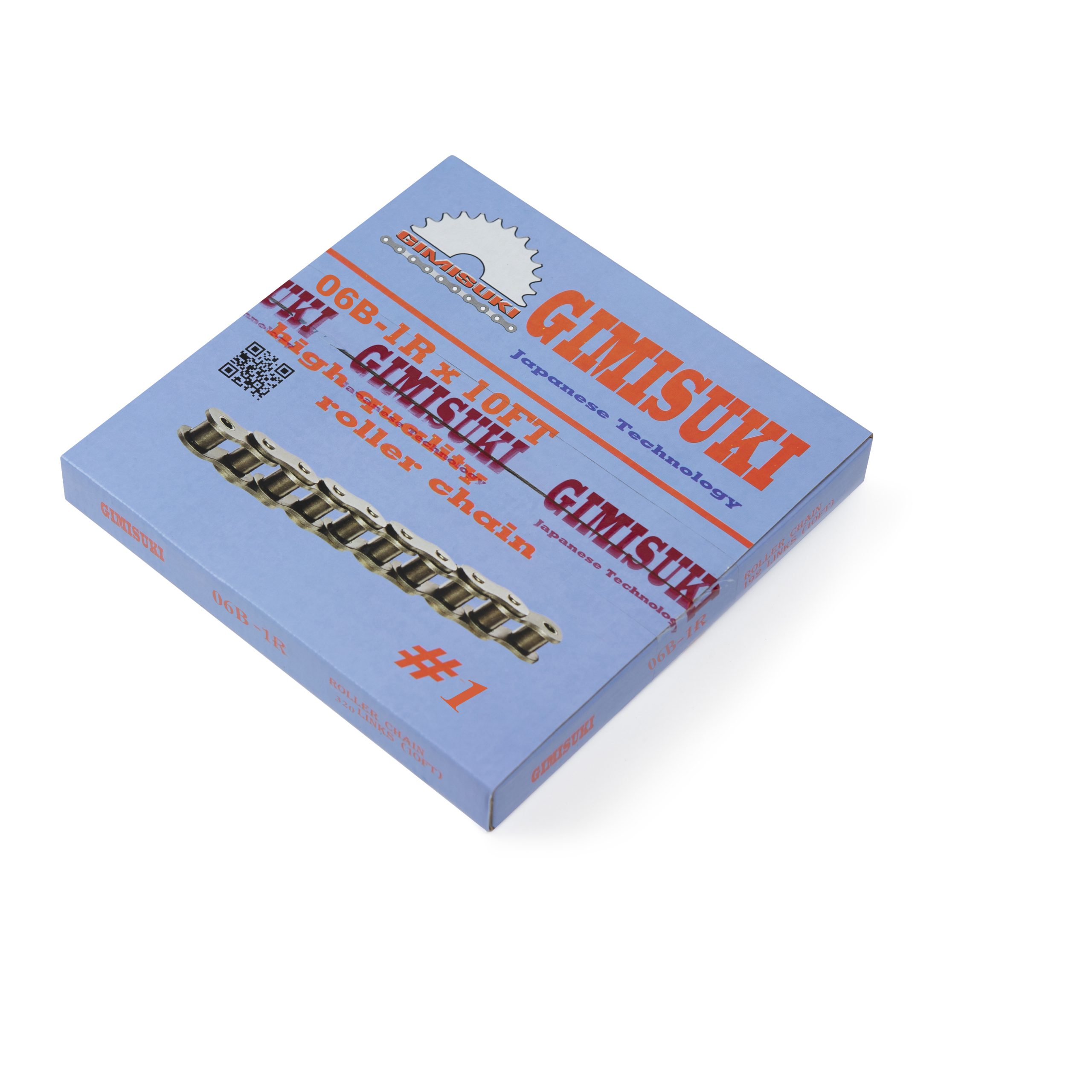

Sản Phẩm | Xích con lăn 06B-1 | |
Tên Gọi | Xích 06B-1, xích con lăn 06B đơn, xích công nghiệp 06B-1 | |
Thương Hiệu | ||
Tiêu Chuẩn | ISO (International Organization for Standardization) Tổ chức tiêu chuẩn hóa quốc tế. | |
Bước Xích (P) | 9,525 mm |
|
Khe Xích (W) | 5,715 mm |
|
Con Lăn (R) | 6,35 mm | |
Đường Kính Chốt (D) | 3,2766 mm | |
Độ Dài Chốt (LC) | … mm | |

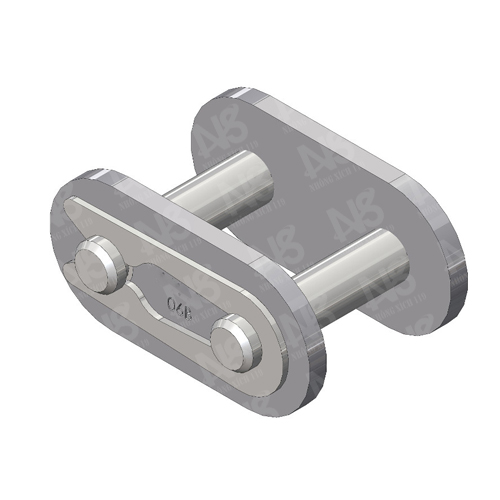

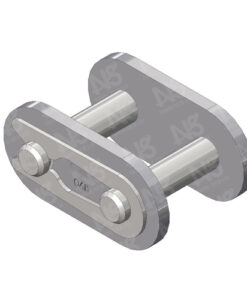

Dài Chốt Khóa (LR) | 13,97 mm | |
Dày Má Xích (T) | 1,016 mm | |
Tâm Dãy (TP) | 0,38692 mm | |
Chất Liệu | Thép | |
Độ Dài | 3,048 m (10FT) | |
Xuất xứ | Japan | |
Mô tả khác | Dùng tải nặng và chịu được nhiệt độ cao trong tất cả các điều kiện khắc nghiệt nhất mà nhà máy và dây chuyền sản xuất đều đáp ứng tốt. Thời gian và tuổi thọ sử dụng cao và lâu thay thế xích tăng độ ổn định sử dụng cho máy móc. |

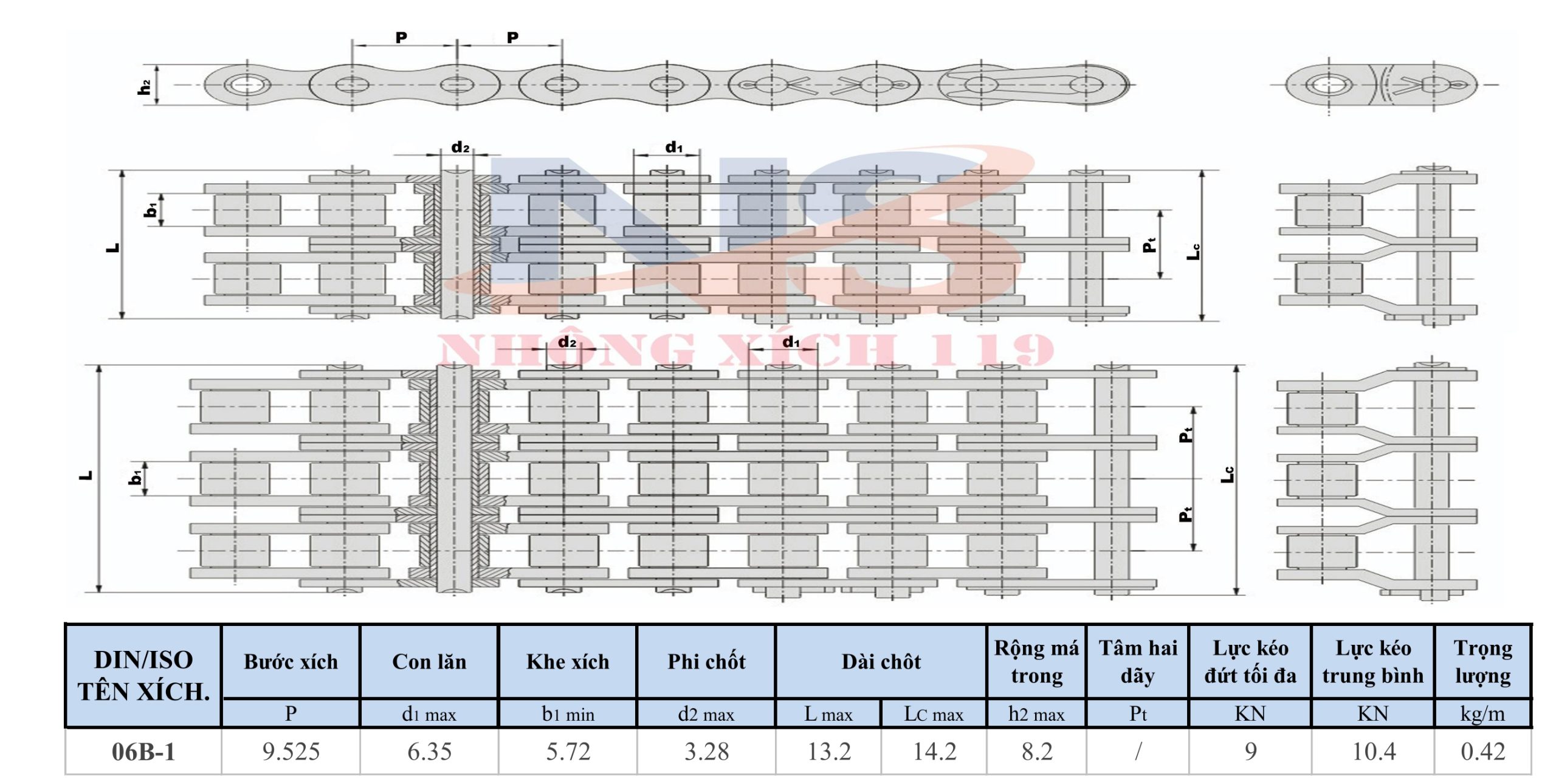

Chi tiết thông số xích tiêu chuẩn ISO nhấp vào ⇒ ĐÂY ⇐
Cách để xác định được bước xích
- Tất cả các loại xích đều có thông số kỹ thuật riêng. Để xác định được bước xích hoặc tên xích chúng ta có cách cách sau:
cách 1:
→ Cách này đơn giản nhất. Chúng ta chỉ cần nhìn trên mặt xích sẽ thấy nhà sản xuất họ có dập số trên mặt xích.
cách 2:
→ Đo khoảng cách giữa 2 tâm chốt để xác định bước xích ( P )
→ Đo độ rộng của khe xích ( W )
→ Đo đường kính của con lăn xích ( R ) - Áp dụng một trong hai cách trên là chúng ta có thể biết được chính xác tên của loại xích mà mình đang cần rồi.
