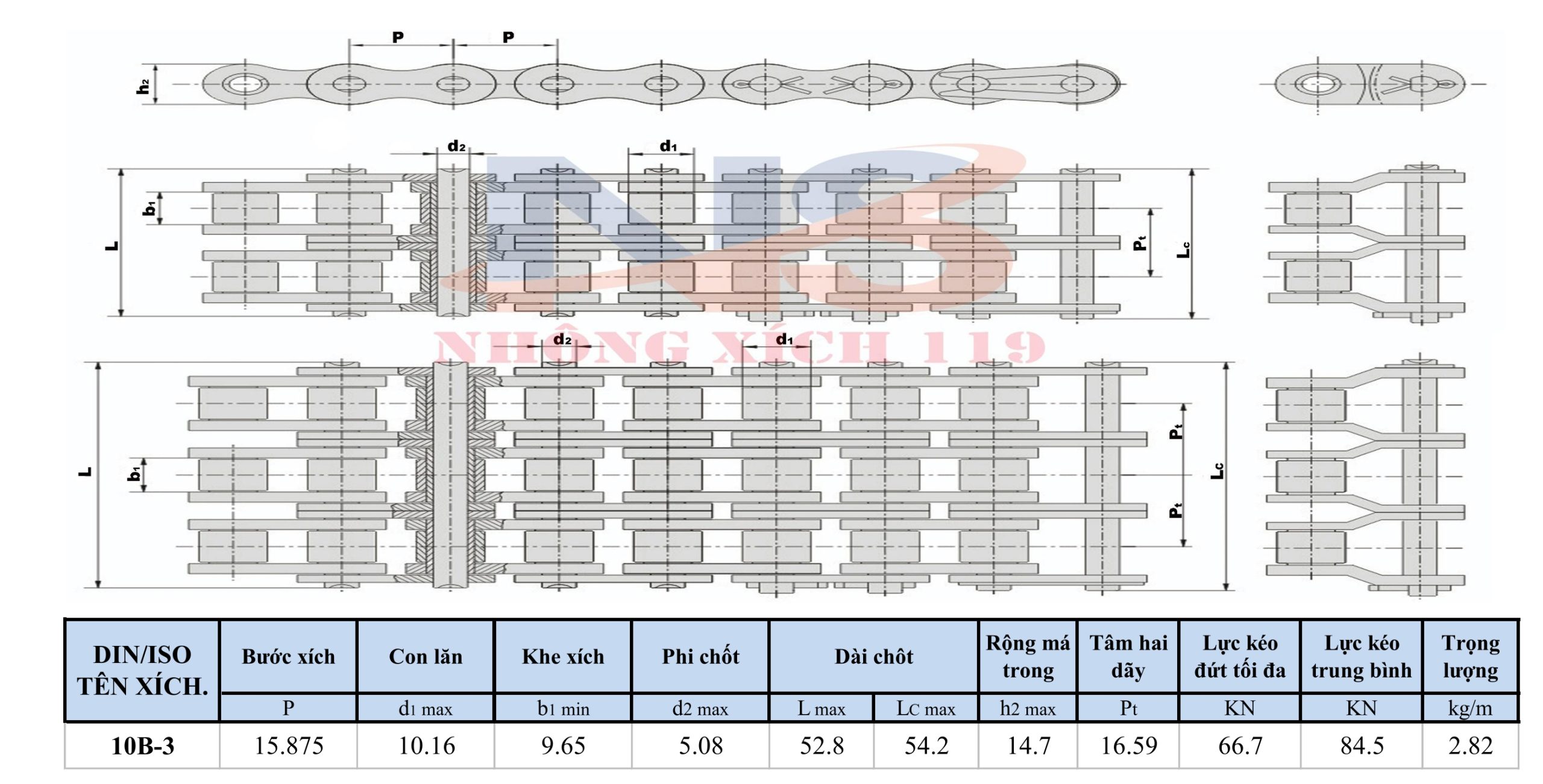

THÔNG SỐ KỸ THUẬT
Sản Phẩm | Xích con lăn 10B-3 | |
Tên Gọi | Xích 10B-3, xích con lăn 10B 3 dãy, xích công nghiệp 10B-3 | |
Thương Hiệu | ||
Tiêu Chuẩn | ISO (International Organization for Standardization) Tổ chức tiêu chuẩn hóa quốc tế. | |
Bước Xích (P) | 15,875 mm | |
Khe Xích (W) | 9,652 mm |
|
Con Lăn (R) | 10,16 mm | |
Đường Kính Chốt (D) | 5,08 mm | |
Độ Dài Chốt (LC) | … mm | |
Dài Chốt Khóa (LR) | 54,102 mm | |
Dày Má Xích (T) | 1,778 mm | |
Tâm Dãy (TP) | 2,79775 mm | |
Chất Liệu | Thép | |
Độ Dài | 3,048 m (10FT) | |
Xuất xứ | Japan | |
Mô tả khác | Dùng tải nặng và chịu được nhiệt độ cao trong tất cả các điều kiện khắc nghiệt nhất mà nhà máy và dây chuyền sản xuất đều đáp ứng tốt. Thời gian và tuổi thọ sử dụng cao và lâu thay thế xích tăng độ ổn định sử dụng cho máy móc. |
Chi tiết thông số xích tiêu chuẩn ISO nhấp vào ⇒ ĐÂY ⇐
Cách để xác định được bước xích
- Tất cả các loại xích đều có thông số kỹ thuật riêng. Để xác định được bước xích hoặc tên xích chúng ta có cách cách sau:
cách 1:
→ Cách này đơn giản nhất. Chúng ta chỉ cần nhìn trên mặt xích sẽ thấy nhà sản xuất họ có dập số trên mặt xích.
cách 2:
→ Đo khoảng cách giữa 2 tâm chốt để xác định bước xích ( P )
→ Đo độ rộng của khe xích ( W )
→ Đo đường kính của con lăn xích ( R ) - Áp dụng một trong hai cách trên là chúng ta có thể biết được chính xác tên của loại xích mà mình đang cần rồi.
