Xích 25-2

XÍCH CÔNG NGHIỆP GIMISUKI – KHI CHẤT LƯỢNG LÀ TIÊU CHUẨN

Trong thế giới cơ khí chính xác, mỗi một thành phần đều đóng vai trò quyết định đến hiệu suất tổng thể của cả hệ thống. Thấu hiểu điều đó, Công ty TNHH Đầu tư và Thương mại Nội-Sơn đã lựa chọn nhập khẩu và phân phối chính thức thương hiệu xích công nghiệp Gimisuki – một biểu tượng của chất lượng và độ tin cậy.

Sản phẩm xích Gimisuki được chế tạo với sự tuân thủ tuyệt đối tiêu chuẩn ANSI (American National Standards Institute). Đây không chỉ là một chứng nhận, mà là một quy trình kiểm soát chất lượng nghiêm ngặt từ khâu lựa chọn vật liệu thép hợp kim cao cấp, xử lý nhiệt tối ưu, cho đến công đoạn lắp ráp và kiểm định cuối cùng. Kết quả là một sản phẩm có cơ tính vượt trội, khả năng chống mài mòn cao và tuổi thọ hoạt động lâu dài.

Với cấu trúc đơn giản nhưng hiệu quả, xích Gimisuki đảm bảo việc truyền tải năng lượng diễn ra một cách trơn tru, chính xác, giảm thiểu rung động và tiếng ồn. Đây là yếu tố then chốt giúp bảo vệ các chi tiết máy liên quan và duy trì sự ổn định cho các ứng dụng đòi hỏi sự tinh vi như: Hệ thống băng tải tự động, Máy đóng gói, Thiết bị nâng hạ, Dây chuyền lắp ráp điện tử

Là nhà nhập khẩu và phân phối chính thức, Nội-Sơn cam kết mang đến sản phẩm xích Gimisuki chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu, giúp khách hàng lựa chọn đúng giải pháp truyền động để tối đa hóa hiệu quả và giảm thiểu rủi ro trong sản xuất.



CẤU TẠO XÍCH

Xích  theo tiêu chuẩn ANSI có cấu tạo cơ bản tương tự như các loại xích con lăn khác, bao gồm các bộ phận chính sau:

• Tấm má xích (Side Plates): Là hai tấm kim loại phẳng, song song, có lỗ để lắp các bộ phận khác. Chúng chịu trách nhiệm giữ các mắt xích lại với nhau và truyền tải lực kéo.
• Chốt xích (Pins): Các thanh kim loại hình trụ, được ép chặt vào các tấm má ngoài và có khả năng xoay tự do trong các ống lót. Chốt xích là trục quay chính của các mắt xích.
• Ống lót (Bushing): Là các ống trụ rỗng, được ép chặt vào các tấm má trong. Ống lót tạo bề mặt tiếp xúc cho chốt xích xoay, giảm ma sát và tăng tuổi thọ.
• Con lăn (Rollers): Các vòng trụ tự do nằm bên ngoài ống lót. Con lăn giúp xích lăn êm ái trên đĩa xích (nhông xích), giảm mài mòn và tổn thất năng lượng.

Sự kết hợp ăn ý của các bộ phận này tạo nên một chuỗi liên kết linh hoạt, cho phép xích  truyền tải chuyển động hiệu quả.



MÔ TẢ VÀ THÔNG SỐ KỸ THUẬT CỦA XÍCH 25-2

Tải catalogue xích Ansi  ⇒  BẤM VÀO ĐÂY  ⇐

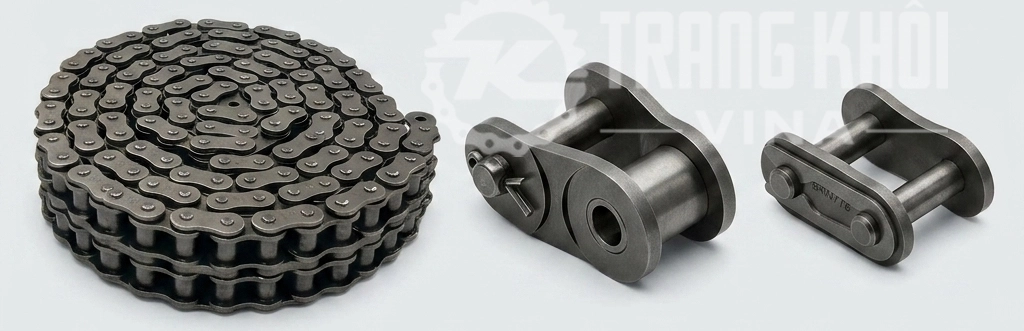

Xích 25-2 là loại xích kép (double strand chain), nghĩa là nó chỉ có một dãy mắt xích. Điểm đặc trưng nhất của xích 25-2 theo tiêu chuẩn ANSI là bước xích (pitch), được quy định rõ ràng.

Bước xích (P) của xích 25-2 là 0.25 inch (tương đương 6.35 mm). Đây là khoảng cách giữa tâm của hai chốt xích liền kề. Các thông số khác như đường kính con lăn, chiều rộng trong của mắt xích, và đường kính chốt xích cũng được tiêu chuẩn hóa để đảm bảo khả năng tương thích giữa các nhà sản xuất và khả năng hoạt động hiệu quả với các loại nhông xích 25 tương ứng.

Nhờ tiêu chuẩn ANSI xích, người dùng có thể dễ dàng tìm kiếm và thay thế các bộ phận mà không lo lắng về sự không tương thích.



ỨNG DỤNG CỦA XÍCH 25-2

Với kích thước nhỏ gọn và độ chính xác cao, xích 25-2 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Thiết bị văn phòng: Máy in, máy photocopy, máy hủy tài liệu, nơi cần truyền động nhẹ nhàng và chính xác.
• Máy móc tự động hóa nhỏ: Robot nhỏ, băng tải mini, các hệ thống điều khiển vị trí.
• Thiết bị đóng gói: Máy đóng gói thực phẩm, dược phẩm, nơi yêu cầu độ tin cậy và tốc độ nhất định.
• Dụng cụ điện cầm tay: Một số loại máy khoan, máy cưa, nơi cần truyền động nhỏ gọn.
• Ngành công nghiệp thực phẩm và đồ uống: Trong các dây chuyền sản xuất nhỏ, máy trộn.
• Thiết bị y tế: Một số máy móc trong phòng thí nghiệm, thiết bị phân tích.

Đây là lựa chọn lý tưởng cho các ứng dụng yêu cầu xích tải nhỏ hoặc xích truyền động tốc độ cao với tải trọng không quá lớn.



LƯU Ý KHI SỬ DỤNG

Mặc dù xích xích con lăn rất bền bỉ, việc bảo trì và sửa chữa định kỳ là cần thiết để kéo dài tuổi thọ và đảm bảo hiệu suất. Các bước sửa chữa cơ bản bao gồm:

1. Kiểm tra độ trùng xích: Đảm bảo độ căng xích phù hợp. Xích quá căng hoặc quá trùng đều gây mài mòn nhanh chóng và giảm hiệu suất truyền động. Sử dụng dụng cụ đo độ trùng xích nếu có.
2. Kiểm tra mài mòn: Quan sát các con lăn, chốt xích và ống lót. Nếu có dấu hiệu mài mòn quá mức (ví dụ: con lăn bị mòn dẹt, các mắt xích bị giãn dài bất thường), cần thay thế.
3. Thay thế mắt xích bị hỏng: Nếu chỉ một vài mắt xích bị hỏng, bạn có thể nối xích bằng cách sử dụng khóa nối xích chuyên dụng. Đảm bảo khóa nối được lắp đặt đúng cách và an toàn.
4. Làm sạch xích: Loại bỏ bụi bẩn, dầu mỡ cũ bám trên bề mặt xích để tránh tình trạng mài mòn do hạt mài. Có thể sử dụng dung môi làm sạch chuyên dụng.

BẢO QUẢN XÍCH 25-2

Bảo quản đúng cách giúp xích con lăn duy trì hiệu suất tối ưu và kéo dài tuổi thọ:

• Bôi trơn định kỳ: Đây là yếu tố quan trọng nhất. Sử dụng dầu bôi trơn xích chuyên dụng, đảm bảo dầu thấm sâu vào các khớp nối (giữa chốt xích, ống lót và con lăn). Việc bôi trơn giúp giảm ma sát, giảm nhiệt và ngăn ngừa gỉ sét. Tần suất bôi trơn phụ thuộc vào môi trường và cường độ hoạt động.
• Kiểm tra môi trường: Tránh để xích tiếp xúc trực tiếp với hóa chất ăn mòn, độ ẩm cao hoặc nhiệt độ quá khắc nghiệt nếu không được thiết kế cho các điều kiện đó.
• Làm sạch thường xuyên: Giữ xích sạch sẽ, loại bỏ các chất bẩn có thể gây mài mòn.
• Bảo quản khi không sử dụng: Nếu xích không được sử dụng trong thời gian dài, hãy làm sạch, bôi trơn và cất giữ ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.



LỜI KHUYÊN KHI LỰA CHỌN XÍCH

Để đảm bảo hiệu quả và an toàn, hãy lưu ý các điểm sau khi lựa chọn xích:

• Chọn nhà cung cấp uy tín: Ưu tiên các nhà cung cấp có kinh nghiệm và cung cấp sản phẩm xích chất lượng cao, tuân thủ nghiêm ngặt tiêu chuẩn ANSI B29.1M (tiêu chuẩn về xích con lăn truyền động). Điều này đảm bảo độ bền và khả năng tương thích.
• Kiểm tra vật liệu: Xích con lăn thường được làm từ thép carbon hoặc thép không gỉ. Lựa chọn vật liệu phù hợp với môi trường hoạt động (ví dụ: thép không gỉ cho môi trường ẩm ướt hoặc hóa chất).
• Xác định tải trọng và tốc độ: Mặc dù xích 25-2 là loại xích nhỏ, nhưng vẫn cần đảm bảo rằng nó có thể chịu được tải trọng và tốc độ hoạt động yêu cầu của ứng dụng của bạn. Tham khảo bảng thông số kỹ thuật từ nhà sản xuất.
• Xem xét loại dầu bôi trơn: Chọn loại dầu bôi trơn phù hợp với điều kiện vận hành và vật liệu của xích.
• Mua kèm phụ kiện: Nếu cần, hãy mua kèm khóa nối xích 25-2 và nhông xích 25 cùng chủng loại và tiêu chuẩn để đảm bảo sự đồng bộ.

Việc hiểu rõ về xích 25-2 và tuân thủ các hướng dẫn bảo trì sẽ giúp hệ thống của bạn hoạt động trơn tru, hiệu quả và bền bỉ theo thời gian.



CÁCH XÁC ĐỊNH BƯỚC XÍCH NHƯ THẾ NÀO ?

• Tất cả các loại xích đều có thông số kỹ thuật riêng. Để xác định được bước xích hoặc tên xích chúng ta có cách cách sau:
  cách 1:
  → Cách này đơn giản nhất. Chúng ta chỉ cần nhìn trên mặt xích sẽ thấy nhà sản xuất họ có dập số trên mặt xích.
  cách 2:
  → Đo khoảng cách giữa 2 tâm chốt để xác định bước xích ( P )
  → Đo độ rộng của khe xích ( W )
  → Đo đường kính của con lăn xích ( R )
• Áp dụng một trong hai cách trên là chúng ta có thể biết được chính xác tên của loại xích mà mình đang cần rồi.



CÁC Mà XÍCH TIÊU CHUẨN ANSI PHỔ BIẾN

Dưới đây là danh sách rất đầy đủ các mã xích tiêu chuẩn ANSI (American National Standards Institute), bao gồm:

• Xích 25-1R, 25-2R, 25-3R
• Xích 35-1R, 35-2R, 35-3R
• Xích 40-1R, 40-2R, 40-3R, 40-4R
• Xích 50-1R, 50-2R, 50-3R, 50-4R, 50-5R
• Xích 60-1R, 60-2R, 60-3R, 60-4R, 60-5R, 60-6R
• Xích 80-1R, 80-2R, 80-3R, 80-4R, 80-5R, 80-6R
• Xích 100-1R, 100-2R, 100-3R, 100-4R, 100-5R, 100-6R
• Xích 120-1R, 120-2R, 120-3R, 120-4R, 120-5R, 120-6R
• Xích 140-1R, 140-2R, 140-3R, 140-4R
• Xích 160-1R, 160-2R, 160-3R, 160-4R
• Xích 180-1R, 180-2R, 180-3R
• Xích 200-1R, 200-2R, 200-3R, 200-4R
• Xích 240-1R, 240-2R, 240-3R, 240-4R

Các mã này đại diện cho các loại xích truyền động được sử dụng rộng rãi trong hầu hết mọi ngành công nghiệp, từ sản xuất, nông nghiệp, khai thác mỏ cho đến các hệ thống tự động hóa. Chúng đều tuân thủ tiêu chuẩn ANSI B29.1M, đảm bảo tính đồng bộ và khả năng thay thế giữa các nhà sản xuất khác nhau trên toàn cầu.
